Tổng hợp tất cả giao thức UART, I2C, SPI, 1 Wire trên Arduino

Bạn đã từng tự hỏi làm sao mấy cái module và cảm biến nhỏ bé kia có thể nói chuyện với con Arduino của chúng ta không? Đúng vậy, chúng nói chuyện bằng một loạt các giao thức truyền thông, và bài hôm nay sẽ đưa bạn đi một vòng khám phá bốn giao thức “thần thánh” nhất: UART, I2C, SPI và 1-Wire. Đừng lo, nghe có vẻ phức tạp nhưng mình sẽ giảng giải từng thứ một cách dễ hiểu nhất, kiểu như mấy anh bạn hay tụ tập ở quán cà phê, chỉ khác là thay vì nói chuyện bóng đá, họ bàn chuyện dữ liệu nhảy nhót giữa các chân kết nối!

Chúng ta sẽ lướt qua nguyên tắc hoạt động, cách cài đặt và ứng dụng thực tế của từng giao thức này trên nền tảng Arduino. Sau khi đọc xong, mình đảm bảo bạn sẽ không chỉ hiểu rõ về các giao thức mà còn có thể chọn đúng giao thức cho dự án của mình, mà không cần phải vò đầu bứt tóc suy nghĩ!

Vào thôi nào, đừng để mấy sợi dây và các dòng bit làm bạn ngán ngẩm!

Giao thức UART (Universal Asynchronous Receiver/Transmitter)

Bạn có bao giờ tưởng tượng rằng các thiết bị có thể “tám chuyện” với nhau mà không cần lịch hẹn trước chưa? Đó chính là cái mà UART làm được! Đây là giao thức truyền dữ liệu không đồng bộ, tức là dữ liệu cứ thế mà “chạy”, không cần đồng hồ để điều phối. Thay vì nói chuyện theo nhịp, UART chỉ cần thống nhất với nhau vài quy tắc trước, rồi cứ thế gửi và nhận dữ liệu, như hai người bạn thân chỉ cần liếc mắt cũng hiểu nhau!

Định nghĩa và cách hoạt động

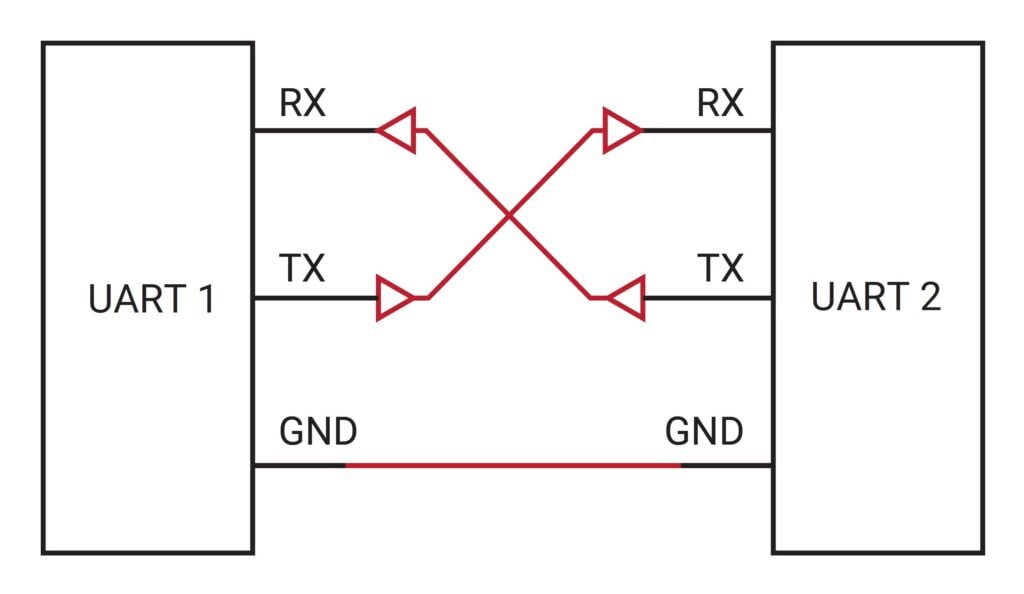

UART truyền dữ liệu từng bit một, bắt đầu với start bit, rồi gửi từng bit dữ liệu, sau đó chốt hạ bằng stop bit. Không quên thêm chút “gia vị” với bit parity để kiểm tra lỗi, đảm bảo không có dữ liệu nào đi lạc. Tốc độ truyền dữ liệu được gọi là baud rate, kiểu như tần suất các tín hiệu “bắn” qua lại – càng cao thì dữ liệu càng nhanh. Cứ như thế, từng byte thông tin được truyền qua, mà không cần biết giờ giấc!

Ứng dụng UART trên Arduino

Với Arduino, chúng ta có sẵn “trợ lý” đắc lực là thư viện Serial. Bạn chỉ cần vài dòng code đơn giản là có thể gửi nhận dữ liệu giữa Arduino và máy tính, hoặc thậm chí các module khác. Cổng Serial này là cứu cánh cho các dự án điều khiển và giám sát dữ liệu, khi bạn chỉ cần mở Serial Monitor và theo dõi tất cả.

Ví dụ:

void setup() {
  Serial.begin(9600);  // Khởi động UART với baud rate 9600
}

void loop() {
  if (Serial.available()) {
    char data = Serial.read();  // Đọc dữ liệu nhận được
    Serial.print("Du Lieu Nhan: ");
    Serial.println(data);       // In ra dữ liệu nhận
  }
}

Trong đoạn code trên, Arduino sẽ “lắng nghe” mọi thứ được gửi qua cổng Serial và in nó ra Serial Monitor – giống như bạn mở cửa đón khách và hỏi “Hôm nay có gì hay ho vậy?”

Ưu điểm và nhược điểm của UART

• Ưu điểm: Đơn giản hết mức! UART chỉ cần 2 chân là có thể bắt đầu truyền thông tin rồi. Không cần nhiều dây rợ lằng nhằng, và cũng dễ cài đặt với hầu hết các module.
• Nhược điểm: Vâng, như mọi thứ trong cuộc sống, UART cũng có chút khuyết điểm. Nó không giỏi “đa nhiệm” lắm đâu, nên nếu bạn muốn nhiều thiết bị cùng “nói chuyện” trên cùng một bus, thì… xin lỗi, UART sẽ từ chối. Nhưng không sao, vì với những giao tiếp đơn lẻ, nó vẫn là “vua” trong sự đơn giản!

Như vậy, UART là lựa chọn hoàn hảo cho những ai thích đơn giản mà hiệu quả, chỉ cần nhớ rằng giao thức này không phù hợp cho các “bữa tiệc đông đúc” của các thiết bị! Chỉ nên kết nối giữa 2 thiết bị với nhau mà thôi.

Giao thức I2C (Inter-Integrated Circuit)

Nếu bạn từng đến một bữa tiệc mà ai cũng nói chuyện theo lượt, không ai chen ngang, tất cả đều trật tự và văn minh – đó chính là cách mà I2C hoạt động! Đây là giao thức đồng bộ, nghĩa là tất cả đều dựa vào một “nhạc trưởng” – tức là tín hiệu đồng hồ – để điều phối việc truyền dữ liệu giữa các thiết bị. Cái hay là nó chỉ cần hai dây: SDA để gửi dữ liệu và SCL để đồng bộ, giúp giữ cho mọi thứ được “điều khiển” một cách mượt mà.

Định nghĩa và cách hoạt động

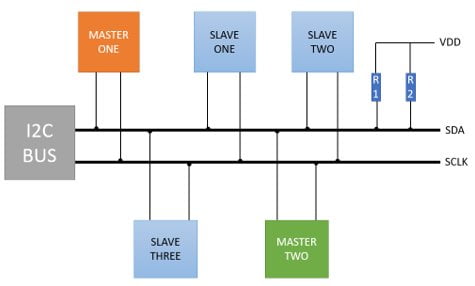

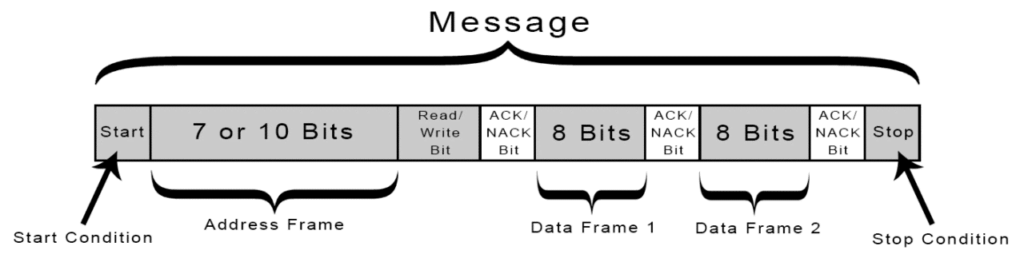

I2C là một kiểu giao tiếp “đa năng”, nơi có một Master (chủ) và nhiều Slave (khách). Master sẽ gửi tín hiệu đồng hồ qua chân SCL, và dữ liệu qua SDA, còn các thiết bị Slave sẽ “lắng nghe” và phản hồi theo lệnh của Master. Mỗi thiết bị trên bus I2C có một địa chỉ riêng, giúp chúng nhận diện nhau và giao tiếp mà không gây hỗn loạn. Hệt như mỗi người ở bữa tiệc đều có một chiếc thẻ tên với mã số riêng!

Ứng dụng I2C trên Arduino

Với Arduino, chúng ta có thể dễ dàng sử dụng I2C thông qua thư viện Wire.h – một thư viện mạnh mẽ để hỗ trợ giao tiếp với nhiều cảm biến, màn hình OLED hay các module khác. Bạn chỉ cần kết nối đúng hai dây và vài dòng code, là dữ liệu sẽ “tuôn chảy” một cách dễ dàng!

Ví dụ đơn giản để giao tiếp với một màn hình OLED:

#include <Wire.h>
#include <Adafruit_SSD1306.h>

Adafruit_SSD1306 display(128, 64, &Wire);

void setup() {
  Wire.begin();  // Khởi động I2C
  display.begin(SSD1306_SWITCHCAPVCC, 0x3C);  // Địa chỉ I2C của màn hình OLED
  display.display();  // Hiển thị nội dung
}

void loop() {
  display.clearDisplay();
  display.setCursor(0, 0);
  display.print("Hello, I2C!");
  display.display();
}

Trong đoạn code trên, chúng ta khởi động giao tiếp I2C với màn hình OLED, rồi chỉ cần gõ vài lệnh là đã có thể hiển thị chữ “Hello, I2C!” trên màn hình. Như thể bạn là người điều khiển cả một hệ thống thiết bị chỉ với một cái chạm tay!

Ưu điểm và nhược điểm của I2C

• Ưu điểm: I2C không chỉ đơn giản mà còn rất “xã giao” khi có thể kết nối nhiều thiết bị chỉ với hai dây duy nhất! Điều này làm cho nó trở thành lựa chọn lý tưởng cho các dự án với nhiều cảm biến, module và thiết bị ngoại vi khác nhau.
• Nhược điểm: Dù rất “lịch sự” trong giao tiếp, I2C lại hơi chậm so với người anh em SPI của nó. Nếu bạn cần truyền dữ liệu với tốc độ ánh sáng, thì có lẽ I2C không phải là lựa chọn hàng đầu.

Tóm lại, I2C giống như một buổi họp nhóm hoàn hảo, nơi Master đưa ra yêu cầu, các Slave tuân thủ theo từng lượt mà không ai gây ồn ào. Đơn giản, hiệu quả, và rất thích hợp khi bạn cần kết nối nhiều thiết bị mà vẫn muốn giữ dây nhợ gọn gàng!

Giao thức SPI (Serial Peripheral Interface)

Giao thức SPI (Serial Peripheral Interface)

Nếu I2C là một bữa tiệc văn minh, nơi mọi người nói chuyện theo lượt, thì SPI lại là một cuộc đua tốc độ, nơi dữ liệu được truyền nhanh như gió. SPI không thích chờ đợi! Giao thức này là lựa chọn khi bạn cần “tốc độ ánh sáng” và sẵn sàng đánh đổi việc dùng thêm vài sợi dây. SPI là giao tiếp đồng bộ và cực kỳ nhanh, với 4 dây cơ bản: MOSI, MISO, SCK, và SS.

Định nghĩa và cách hoạt động

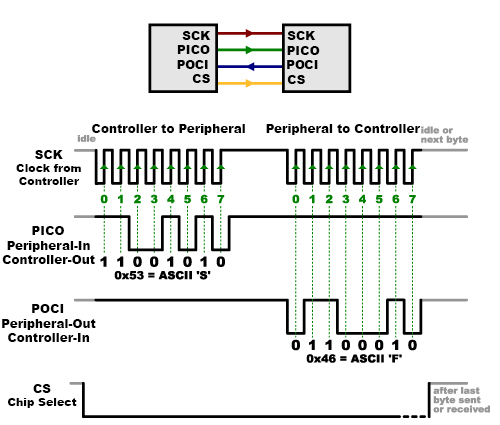

SPI làm việc theo kiểu “đa kết nối” với một Master và nhiều Slave, nhưng thay vì chia sẻ một đường dây như I2C, SPI có một dây riêng cho từng việc. MOSI (Master Out Slave In) để Master gửi dữ liệu, MISO (Master In Slave Out) để Slave gửi lại, SCK để đồng bộ nhịp, và SS (Slave Select) để Master chọn đúng thiết bị cần nói chuyện. Đây giống như việc bạn gửi thư trực tiếp đến một địa chỉ cụ thể, không qua trung gian nào!

Cách truyền dữ liệu của SPI cũng đơn giản: dữ liệu từ Master “chạy” trên MOSI, trong khi dữ liệu từ Slave “chạy” trên MISO, cả hai cùng hoạt động đồng thời theo nhịp của SCK. Nhanh gọn, không lằng nhằng!

Ứng dụng SPI trên Arduino

Với Arduino, SPI đã được “trợ lý” thư viện SPI.h hỗ trợ, nên bạn chỉ cần vài dòng lệnh là có thể kết nối với các module tốc độ cao như cảm biến, thẻ nhớ SD, hoặc màn hình TFT.

Ví dụ giao tiếp giữa Arduino và một cảm biến qua SPI:

#include <SPI.h>

const int ssPin = 10;  // Chân Slave Select

void setup() {
  pinMode(ssPin, OUTPUT);
  SPI.begin();  // Khởi động SPI
}

void loop() {
  digitalWrite(ssPin, LOW);  // Chọn thiết bị Slave
  SPI.transfer(0x01);  // Gửi dữ liệu đến Slave
  digitalWrite(ssPin, HIGH);  // Dừng giao tiếp
  delay(1000);  // Chờ 1 giây
}

Ở đây, chúng ta dùng lệnh SPI.transfer() để gửi dữ liệu từ Master tới Slave. SPI không cần phải đợi, dữ liệu được “bắn” ngay tức thì và kết quả trả về gần như ngay lập tức, rất nhanh và hiệu quả!

Ưu điểm và nhược điểm của SPI

• Ưu điểm: Nhanh, rất nhanh! SPI là vua tốc độ trong thế giới giao tiếp, lý tưởng cho những dự án đòi hỏi băng thông cao. Ngoài ra, không có khái niệm xếp hàng đợi như I2C, Master có thể chọn trực tiếp bất kỳ Slave nào bằng chân SS, đảm bảo tính linh hoạt.
• Nhược điểm: SPI hơi “tham lam” khi yêu cầu nhiều dây hơn – mỗi Slave cần một chân SS riêng. Điều này khiến cho việc kết nối nhiều thiết bị có thể trở nên phức tạp và chiếm nhiều chân GPIO của Arduino.

Tóm lại, SPI giống như một đường cao tốc dành cho dữ liệu. Nếu bạn cần truyền dữ liệu nhanh mà không ngại việc tốn thêm vài sợi dây, thì SPI chính là lựa chọn tuyệt vời. Đó là lý do vì sao nó được sử dụng trong các ứng dụng đòi hỏi tốc độ cao như điều khiển màn hình hay giao tiếp với bộ nhớ ngoài!

Giao thức 1-Wire

Nếu bạn nghĩ rằng I2C với 2 dây là đơn giản, thì hãy thử tưởng tượng một giao thức chỉ cần 1 dây để làm tất cả! Đúng vậy, 1-Wire là một giao thức truyền thông độc đáo, chỉ dùng một dây duy nhất để truyền cả dữ liệu và điện, kiểu như bạn vừa gửi tin nhắn vừa sạc pin cho điện thoại của mình qua một cổng cắm duy nhất. Đây là lựa chọn hoàn hảo cho những ứng dụng mà bạn cần giao tiếp với nhiều thiết bị mà vẫn muốn giữ mọi thứ thật gọn nhẹ.

Định nghĩa và cách hoạt động

Giao thức 1-Wire thực sự chỉ cần 1 dây truyền thông (chính xác hơn là một dây dữ liệu và một dây GND). Nó hoạt động dựa trên việc truyền dữ liệu từng bit theo cách rất thông minh: mỗi thiết bị trên bus 1-Wire sẽ có một ID duy nhất 64-bit, đảm bảo không có hai thiết bị nào bị nhầm lẫn. Master sẽ gửi yêu cầu đến từng thiết bị qua dây dữ liệu và chờ phản hồi.

Điều thú vị là, 1-Wire cho phép các thiết bị lấy năng lượng trực tiếp từ dây dữ liệu, thông qua một khái niệm gọi là “parasite power” – tức là thiết bị có thể sống nhờ nguồn điện cấp từ chính dây truyền dữ liệu.

Ứng dụng 1-Wire trên Arduino

Trong thế giới Arduino, 1-Wire thường được sử dụng với các cảm biến nhiệt độ như DS18B20, rất phổ biến trong các dự án đo nhiệt độ. Để giao tiếp với các thiết bị 1-Wire, Arduino cung cấp thư viện OneWire.h, giúp đơn giản hóa việc gửi và nhận dữ liệu qua chỉ một dây.

Ví dụ đo nhiệt độ từ cảm biến DS18B20:

#include <OneWire.h>
#include <DallasTemperature.h>

#define ONE_WIRE_BUS 2  // Chân kết nối với cảm biến

OneWire oneWire(ONE_WIRE_BUS);
DallasTemperature sensors(&oneWire);

void setup() {
  Serial.begin(9600);
  sensors.begin();  // Khởi động cảm biến
}

void loop() {
  sensors.requestTemperatures();  // Yêu cầu đọc nhiệt độ
  Serial.print("Nhiet Do: ");
  Serial.println(sensors.getTempCByIndex(0));  // In nhiệt độ ra Serial Monitor
  delay(1000);
}

Đơn giản phải không? Với chỉ 1 dây, chúng ta đã có thể đọc nhiệt độ từ cảm biến DS18B20, biến 1-Wire trở thành một lựa chọn lý tưởng cho các dự án gọn nhẹ.

Ưu điểm và nhược điểm của 1-Wire

• Ưu điểm: Sự đơn giản là điểm mạnh lớn nhất! Với chỉ 1 dây, bạn có thể kết nối nhiều thiết bị trên cùng một bus. Điều này cực kỳ tiện lợi khi bạn muốn tối ưu hóa việc đi dây và tiết kiệm số chân GPIO của vi điều khiển.
• Nhược điểm: Vì sử dụng chung một dây cho cả nguồn và dữ liệu, tốc độ truyền của 1-Wire không phải là nhanh nhất. Và mặc dù chỉ cần 1 dây, việc đi dây quá dài hoặc kết nối nhiều thiết bị có thể gặp phải vấn đề suy hao tín hiệu.

Vậy nên, 1-Wire là lựa chọn hoàn hảo khi bạn muốn tiết kiệm dây và số chân kết nối, đặc biệt phù hợp cho các ứng dụng cảm biến đơn giản như đo nhiệt độ. Tuy không phải là giao thức nhanh nhất, nhưng với sự tiện lợi của nó, 1-Wire vẫn là một “chiến binh gọn nhẹ” đầy tiềm năng cho các dự án nhỏ gọn!

So sánh giữa các giao thức

Mỗi giao thức đều có “tính cách” riêng, giống như mỗi người bạn trong nhóm: có người thích tốc độ, có người ưa sự tối giản, có người lại giỏi trong việc kết nối đông người. Hãy cùng so sánh xem ai giành “vương miện” trong các cuộc đua này nhé!

Tốc độ truyền dữ liệu

Khi nói đến tốc độ, không ai có thể đánh bại SPI – giao thức nhanh nhất trong đội hình, với khả năng truyền dữ liệu cực nhanh, lý tưởng cho các ứng dụng yêu cầu hiệu suất cao như điều khiển màn hình TFT, thẻ nhớ SD, hay giao tiếp với cảm biến tốc độ cao. I2C đứng thứ hai trong cuộc đua tốc độ, đủ nhanh và hiệu quả để làm việc với các thiết bị như cảm biến, màn hình OLED, nhưng vẫn giữ được tính đồng bộ. UART và 1-Wire thì chậm hơn, đặc biệt là 1-Wire, vốn không được thiết kế để chạy đua mà thiên về sự tối giản và tiện lợi.

• SPI > I2C > UART > 1-Wire

Số chân sử dụng

Nếu bạn là một fan của việc tối giản, thì 1-Wire sẽ là người bạn đồng hành hoàn hảo, vì chỉ cần đúng 1 dây để làm tất cả. UART cũng khá tiết kiệm với chỉ 2 dây cho truyền và nhận dữ liệu, nhưng lại không thể kết nối nhiều thiết bị cùng lúc. I2C yêu cầu thêm một dây đồng hồ, nhưng bù lại có thể kết nối nhiều thiết bị chỉ với 2 dây. SPI tuy nhanh nhất, nhưng cần đến 4 dây, và thêm một dây cho mỗi thiết bị nếu có nhiều Slave, vậy nên đôi khi nó hơi “tham lam” về số lượng dây.

• 1-Wire < UART < I2C < SPI

Ứng dụng thích hợp

Mỗi giao thức đều có thế mạnh riêng và phù hợp với những loại dự án khác nhau. Dưới đây là một số ví dụ để bạn chọn đúng “vũ khí” cho dự án của mình:

• SPI: Nếu dự án của bạn yêu cầu tốc độ truyền dữ liệu cao, như điều khiển màn hình, giao tiếp với bộ nhớ ngoài, hoặc điều khiển cảm biến tốc độ cao, thì SPI là lựa chọn số một. Đặc biệt lý tưởng khi bạn không ngại sử dụng nhiều chân kết nối.
• I2C: Với khả năng kết nối nhiều thiết bị trên cùng một bus chỉ với 2 dây, I2C rất phù hợp cho các dự án cần giao tiếp với nhiều cảm biến, module hoặc màn hình OLED mà không yêu cầu tốc độ quá cao. Đây là lựa chọn tuyệt vời cho các ứng dụng đơn giản và tiết kiệm dây.
• UART: Giao thức này rất thích hợp khi bạn chỉ cần giao tiếp điểm-điểm, ví dụ như giao tiếp giữa Arduino và máy tính, hoặc các module GPS, SIM. Nó đơn giản, dễ sử dụng và không đòi hỏi nhiều dây dợ.
• 1-Wire: Nếu bạn cần một giao thức tối giản nhất có thể, như trong các dự án cảm biến nhiệt độ với DS18B20, thì 1-Wire là lựa chọn không thể tốt hơn. Đặc biệt hữu ích khi bạn muốn tiết kiệm dây và số chân GPIO của Arduino.

Vậy nên, khi chọn giao thức, hãy cân nhắc giữa tốc độ, số chân kết nối, và ứng dụng cụ thể. Mỗi giao thức đều có ưu và nhược riêng, và khi bạn chọn đúng, dự án của bạn sẽ trở nên hoàn hảo hơn bao giờ hết!

Lời kết

Dù là SPI, I2C, UART hay 1-Wire, mỗi giao thức đều có những ưu điểm và ứng dụng riêng biệt, như những “vũ khí” khác nhau trong kho tàng công nghệ của bạn. Chọn đúng giao thức cho dự án không chỉ giúp bạn tối ưu hóa hiệu suất, mà còn đơn giản hóa việc thiết kế phần cứng và lập trình. Từ tốc độ “tia chớp” của SPI, sự kết nối linh hoạt của I2C, đến sự đơn giản của UART hay sự gọn nhẹ của 1-Wire – tất cả đều có thể trở thành trợ thủ đắc lực trong tay bạn.

Vì thế, hãy cân nhắc kỹ lưỡng yêu cầu của dự án, mục tiêu của bạn và đừng ngại thử nghiệm! Dù bạn đang điều khiển màn hình, đo nhiệt độ hay truyền dữ liệu với máy tính, sẽ luôn có một giao thức phù hợp chờ bạn khám phá. Arduino đã mở ra một thế giới không giới hạn – còn nhiệm vụ của bạn là chọn đúng chìa khóa để mở cánh cửa sáng tạo đó!

Chúc bạn thành công trên hành trình khám phá thế giới của các giao thức truyền thông!
